專利地圖及專題文章：2019全球「自行車無線裝置」專利布局概況
44876
文：中銓國際專利商標事務所 REX WANG / OLIVER CHEN 2019/03/25
自行車專利地圖
一、 前言
鑑於無線科技突飛猛進，物聯網已成為熱們話題，因無線具有便利的優點，無線裝置具有取代有線裝置的趨勢，例如：常見的無線耳機、藍芽喇叭、手機無線座充…等等。再者，自行車是現代人的休閒活動工具，而3C電子零組件則是無線通訊溝通的元件，自行車產業技術與電子無線控制技術，整合兩種技術領域能激發出什麼樣的創意火花呢? 如圖1所示者因此，我們可從2003/01/01至2019/02/28月為止的EPO專利資料庫中，進行與「自行車無線裝置」有關的專利檢索分析來看出端倪，且所作統計分析涵蓋到「自行車無線裝置」全球專利的「趨勢分析」、「競爭國分析」、「競爭公司分析」、「IPC競爭專長分析」、「重要專利解析」等等，據以提供想切入「自行車無線裝置」相關業者作全球專利布局之參考依據。

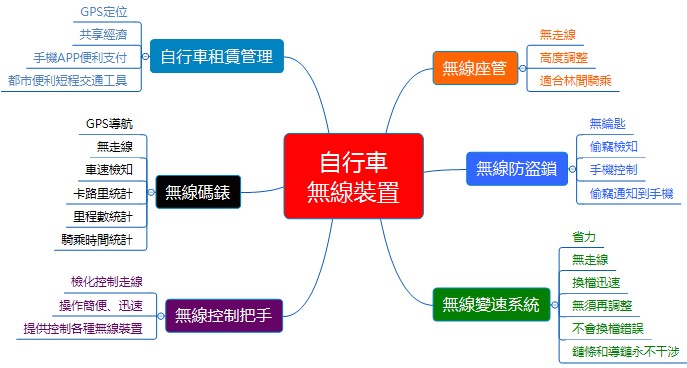

「自行車無線裝置」相關應用

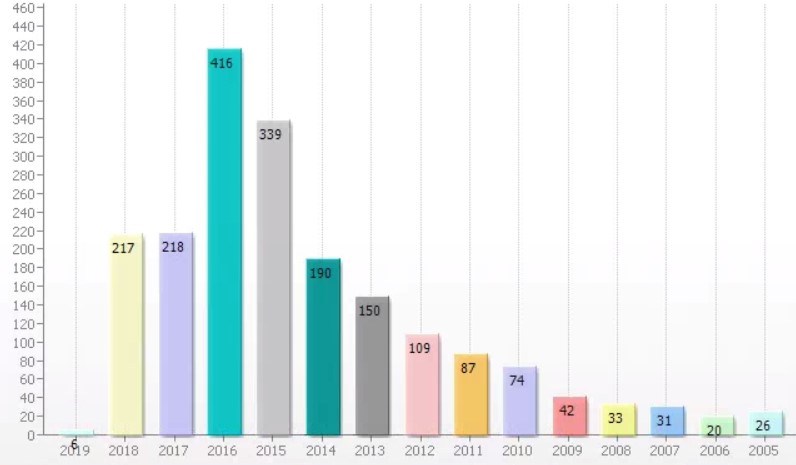

二、 全球「自行車無線裝置」之專利年度趨勢分析
從2005/01~2019/02月止，從下圖2可獲知，全球「自行車無線裝置」的專利量有逐年發展的趨勢，以2016申請量最多，但近二年的申請量呈現衰退現象。
全球「自行車無線裝置」專利年度趨勢分析圖

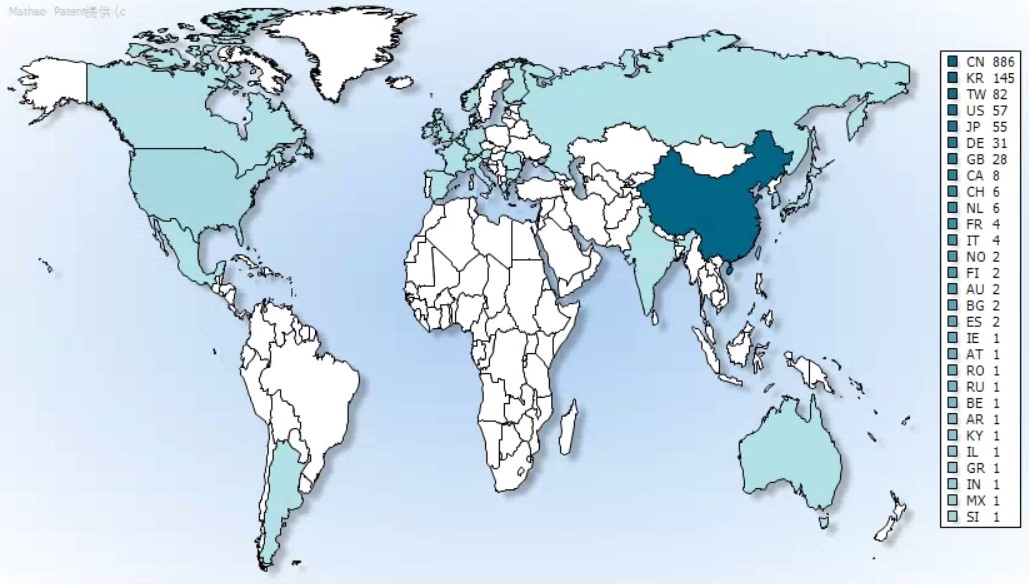

三、 全球「自行車無線裝置」之競爭國分析
從2005/01~2019/02月止，從下圖3可獲知，全球「自行車無線裝置」專利申請總數量依序為中國、韓國、台灣、美國、日本為最多。
全球「自行車無線裝置」之競爭國分析圖

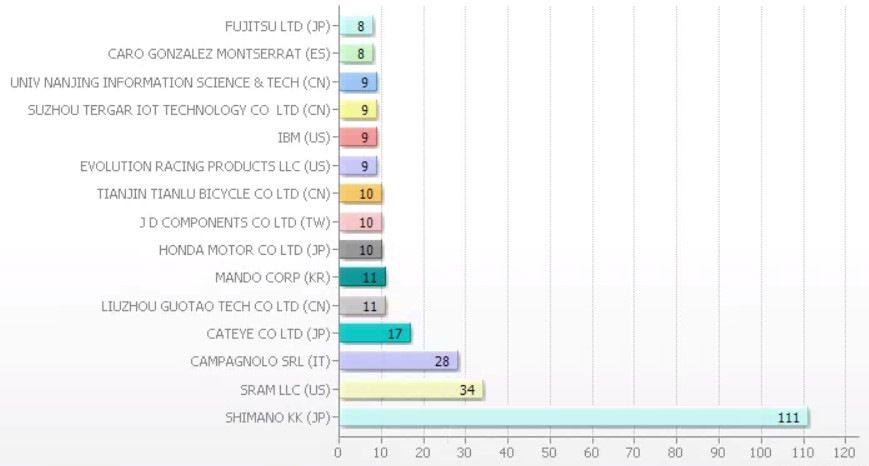

四、 全球「自行車無線裝置」之競爭公司分析
從2005/01~2019/02月止，如下圖4可獲知，全球「自行車無線裝置」各競爭公司所擁有的專利數量，依序以SHIMANO、SRAM、CAMPAGNOLO、CATEYE為最多；而國內入榜的有JD(久鼎)。
全球「自行車無線裝置」之競爭公司分析圖
五、 重要專利解析

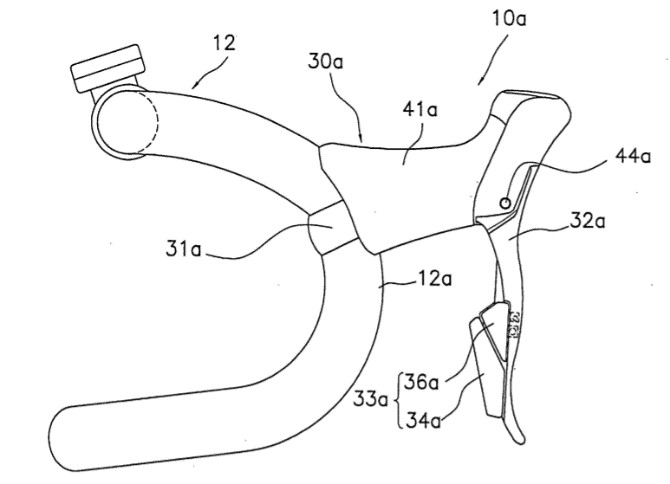

1. SHIMANO公司的US9211936B2專利：
一種控制裝置提供操作裝置(10a)，是可裝設於自行車的車手把(12)，可操作自行車的制動裝置。操作裝置(10a)，是具備：安裝構件(30a)、及制動操作構件(32a)、及設在制動操作構件(32a)的無線通訊部(42a)及資訊報知部(40a)的至少其中任一方。安裝構件(30)，可安裝在車手把(12)。制動操作構件(32a)，是為了操作制動裝置，而繞第1軸(44)周圍可擺動地設在安裝構件(30)。
2. SRAM公司的US2014214285A專利：
一種可由自行車騎手穿戴的控制裝置，其中該控制裝置包括至少一個控制傳感器，該控制傳感器在被致動時產生輸入信號。控制處理器連接到至少一個控制傳感器，響應於輸入信號產生控制信號。無線發射器與發射控制信號的處理器通信，並且電源連接到移位控制處理器和無線發射器。控制裝置可以是控制齒輪變換器，一個或多個懸架部件和其他電子可控部件或系統中的一個或多個。
3. CAMPAGNOLO SRL公司的EP2808238A專利：
一種自行車電子系統，其包括第一手動命令管理單元，該單元具有殼體，所述殼體被構造成固定在自行車車把的把手處，該單元包括至少一個第一可手動致動開關(1036)、第一處理器(1030)和第一無線通訊裝置(1032)，其中第一手動命令管理單元還包括向第一處理器(1030)和第一無線通訊裝置(1032)供電的電路(1031)，該電源電路(1031)包括電池電源(1033)及/或被配置成從在系統(1001)內產生的射頻電磁場吸收能量。

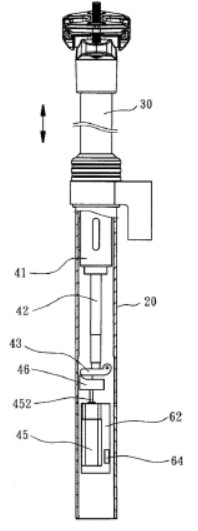

4.久鼎公司的EP2865586A專利：
一種自行車的可調式座管總成，其特徵在於，包含有：一座管；一座杆，軸向移動地穿設于該座管內；一控制閥組，具有一閥座、一閥杆，以及一馬達，該閥杆以其一端軸向移動地穿設於該閥座內，該控制杆抵接於該閥杆的另一端，該馬達具有一驅動軸，該驅動軸抵接該閥杆，其中，該閥座可選擇地設于該座管或該座杆的其中之一，該閥杆可選擇地設于該座管或該座杆的另外之一；一無線信號發射裝置，具有一啟動開關及一連接該啟動開關的信號發射器；以及一無線信號接收裝置，具有一電路板及一信號接收器，該電路板電性連接該馬達，該信號接收器設於該電路板且電性連接該信號發射器。
六、 結論
綜合上述所做的分析，全球「自行車無線裝置」專利申請量，近兩年有呈現衰退的狀況，而現代「自行車無線裝置」則可廣泛應用在自行車的「無線座管」、「防盜」、「無線變速控制」、「無線控制把手」、「無線碼表」、「租賃管理」等等之應用；其中品牌大廠SHIMANO(島野)、SRAM(速聯)、CAMPAGNOLO(康帕紐羅)等皆相當積極著眼布局自行車電子變速之專利，而整體無線控制相關專利則以無線座管、防盜等專利技術較多。
因此，藉由全球「自行車無線裝置」的專利地圖之建置分析，我們可以探知全球「自行車無線裝置」的核心技術，以及同性質競爭公司的研發技術及其專利布局概況之調查，除了可以避免重複研發技術而浪費研發資源外，藉此也可避開他人的專利地雷區，以杜絕專利侵權被告之可能；且藉專利地圖之建置分析除了可獲知自身的競爭優勢外，亦可以以既有的「自行車無線裝置」技術，以進行技術創新改良或迴避設計，進而促進國內自行車產業升級，據以提升企業自身價值及競爭優勢。
關鍵字：自行車、無線、藍芽、電子變速器、電子座管、共享單車、自行車導航、專利、專利地圖
各位輪車先進，若有興趣對本專題或某產業技術進行相關技術-專利地圖分析、專利檢索、專利申請，敬請隨時歡迎電洽- 中銓國際專利商標事務所- 布局專線TEL: 04 -23823629。
