一、前     言：

迄今，大部分汽車仍然使用汽油為主要動力來源，這也是溫室氣體排放的主要禍首之一，為配合節能減碳的全球趨勢，許多國家均將車輛電動化以作為溫室氣體減量的重要政策。我國配合此一國際潮流趨勢，積極發展電動汽車產業，其中電動汽車關鍵零組件的動力電池，國內已有多家廠商投入研發及生產，期能在全球產業朝向綠化轉型之際，促使國內廠商能夠掌握關鍵技術及專利，以拓展未來龐大商機。

鑑於「電動汽車電池系統」將是未來的主流趨勢，於是我們從中國的海量專利資料庫中，針對「電動汽車電池系統」為主題，其涵蓋到中國「電動汽車電池系統」專利的年度趨勢分析、競爭國分析、競爭公司分析、IPC分類統計分析、重要專利分析等等，據以分析各國在中國專利佈局概況，據以提供相關業者作參考。

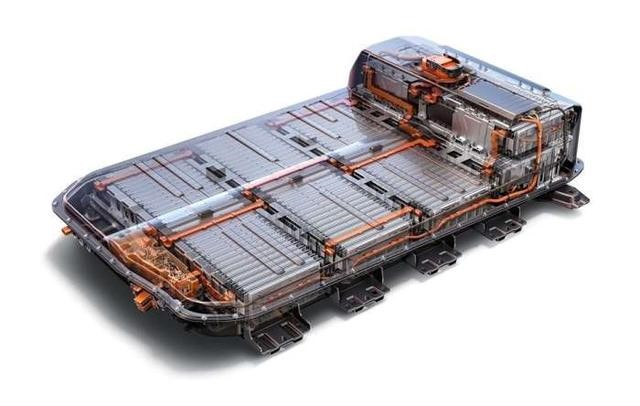

圖1：電動汽車的電池動力系統(圖片取自每日頭條)



二、中國「電動汽車電池系統」專利年度趨勢分析

依據公開日作統計，如圖2所示，至2019/08月止，中國「電動汽車電池系統」年度專利申請量最近幾年呈現爆炸性成長，代表著中國境內或境外的相關業者相當積極投入「電動汽車電池系統」之技術研發。

圖2：中國「電動汽車電池系統」專利年度趨勢圖



三、中國「電動汽車電池系統」專利之競爭國分析

至2019/08月止，從下圖3可獲知，中國「電動汽車電池系統」的專利數量以中、日、美、韓、德、法的專利數最多，相當積極地佈局中國市場。

圖3：中國「電動汽車電池系統」專利之競爭國分析圖



四、中國「電動汽車電池系統」專利之競爭公司分析

至2019/08月止，從下圖4所示者，可以獲知各競爭公司積極在中國佈局「電動汽車電池系統」專利的總數量，其中以「豐田」的數量最多，其次依序是「福特」、「本田」、「現代」、「北京新能源」、「比亞迪」。

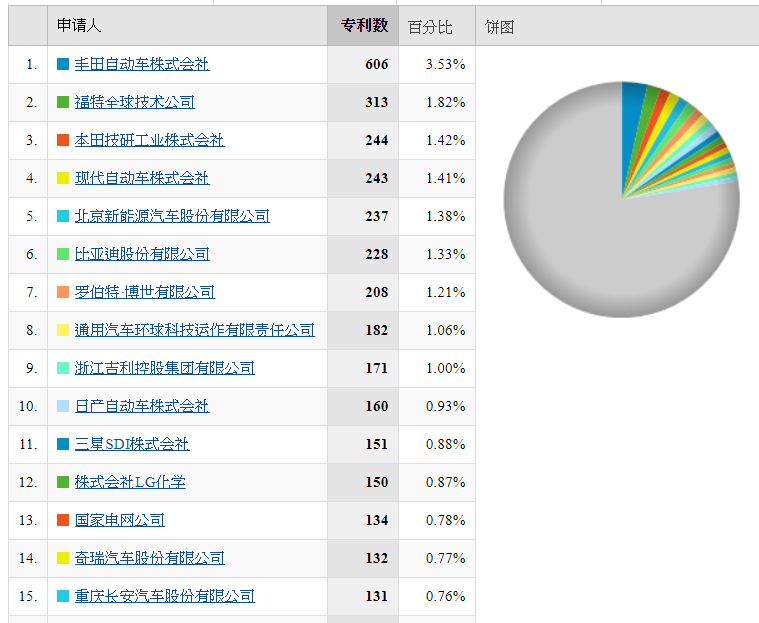

圖4：中國「電動汽車電池系統」專利之競爭公司分析圖



五、中國「電動汽車電池系統」主要車廠重要專利解析

1.豐田自動車株式會社的CN106030854B係公開：

一種「設置在車輛中的電池模組」包括保持板。該保持板包括開口、第一端表面、第二端表面、支撐部分和脆弱部分。開口被配置為使得單體分別插入所述開口中。第一端表面配置為接收碰撞物體從協力廠商向碰撞過來的碰撞負荷。第二端表面位於第一端表面在保持板的第三方向上的對側上。保持板被支撐部分所支撐，從而限定在第三方向上的第二端表面和相鄰構件之間的空間。脆弱部分配置為當脆弱部分接收碰撞負荷時使保持板沿著第一電池組和第二電池組之間的邊界破裂。

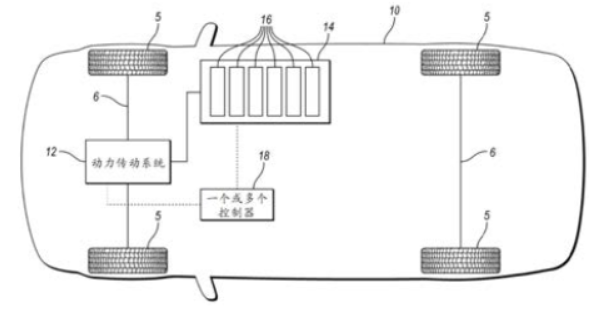

2.福特全球技术公司的CN110065415A係公開：

特定於電池單元的牽引電池監測”，一種車輛，包括：牽引電池；電路系統，其包括開關和電容器；以及監測晶片，其被配置成回應於所述開關被閉合而經由所述電路系統從所述牽引電池的電池單元汲取電力。所述電路系統被配置成斷開所述開關以將所述電池單元與所述晶片斷開，並且經由所述電容器為所述晶片供電預定的時段。經由所述電容器為所述晶片供電防止所述晶片在所述預定的時段期間掉電。所述電路系統響應於發動機轉動起動而斷開所述開關。

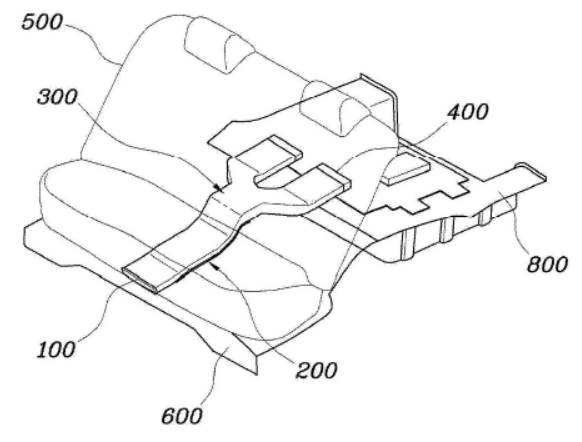

3.現代自動車株式會社的CN103568818B係公開：

一種「電池冷卻管道」，該管道包括佈置在車輛的後座與地板之間的吸入部，吸入部的入口與車輛內部流體連通以吸入內部空氣。通過從吸入部的出口側延伸到車輛的後部例如行李箱，在後座與地板之間形成延伸部，其限定配置成允許內部空氣通過的通道。排出部從延伸部的出口延伸到車輛後部，並且使內部空氣通過排出部，通過排出部的出口，到達車輛的電池。



4.本田技研工业株式会社的CN106476642B係公開：

一種「燃料電池車輛」，其構成為將通過燃料氣體與氧化劑氣體的電化學反應而發電的燃料電池層疊多個而成的燃料電池堆收納於電池堆殼體，並且所述電池堆殼體搭載在車輛主體的內部，其特徵在於，在所述電池堆殼體上連接有管道構件的一端，另一方面，所述管道構件的另一端向所述車輛主體的擋泥板部開口，所述電池堆殼體搭載在形成於前圍板的前方的前箱內，在所述電池堆殼體的車寬方向兩端分別連接有所述管道構件的一端，各管道構件配置為俯視觀察車輛時朝車輛前後方向的後方向車寬方向外側傾斜。



六、結論

有鑑於電動汽車車用電池市場規模預期將快速成長，電池需求將隨之增加，全球主要汽車製造業者及美國、中國政府等，亦均預期電動車市場將快速成長，例如三菱公司預期在2020年電動汽車將占該公司汽車銷量的20%；美國政府亦預測電動汽車於22020年將占達11%；中國政府則以2020年底新能源車銷售量占大眾運輸汽車銷量比例達10%為目標，凡此均有助於電池業者開拓市場。

因此，藉由電動汽車車用電池的中國專利地圖之建置分析，可以探知電動汽車車用電池的發展概況，以及競爭對手的研發技術及其專利佈局概況，除了可以避免重複研發技術而浪費研發資源外，藉此也可避開他人的專利地雷區，以絕專利侵權被告之可能；另可獲知自身的競爭優勢外，亦可以以既有技術，進行技術創新改良或迴避設計，進而促進產業升級，進而提升企業自身價值及競爭優勢。



關鍵字：電動汽車、電池、燃料電池、特斯拉、專利分析、專利地圖、專利申請



資料來源：

1.每日頭條：https://kknews.cc/car/p23oly2.html

2.行政院經建會http://ws.ndc.gov.tw/Download.ashx?

3.中國專利資料庫
