手工具專利地圖



目前我國的一般非動力手工具(如套筒扳手、固定扳手、螺絲起子等)在國際市場已佔有一席之地(居全球第二大出口國)，然而在動力手工具方面，由於其產品技術層次較非動力手工具為高，且消費者對產品品質及售後服務的要求更嚴苛，品牌意識也較為強烈，面對歐、美、日等國動力手工具大廠的激烈競爭，加上行銷及維修管道不足，目前仍以OEM及ODM代工方式為主。

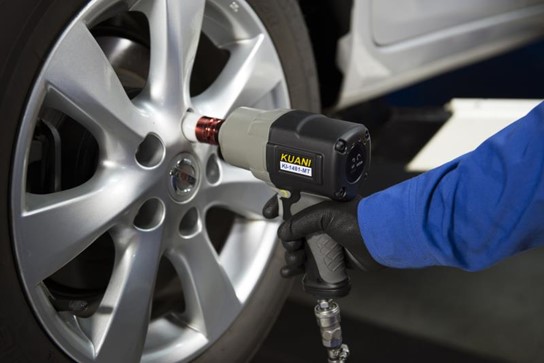

美國是臺灣手工具第一大出口國

(照片:取自中央通訊社)



隨著全球化分工趨勢，歐美動力手工具大廠紛紛移至生產成本較低的國家，尤其是中國大陸。而面對中國大陸低成本優勢與台灣相互競爭，以及為因應中國紅色供應鏈崛起，台灣各產業鏈除要掌握核心競爭力持續深化外，另外商場如戰場，亦要知己知彼，才能百戰百勝；因此，本所從中國知識產權局的專利資料庫中，所收集到與「手工具」相關的專利進行統計分析，據以一窺中國手工具技術的發展近況。





一、「年度趨勢」分析

藉由中國專利申請量的「年度趨勢」分析，可以探知中國「手工具」的專利技術生命週期。依照專利的公開/公告日來進行統計，從2021/03月止，近年來中國「手工具」的專利數量在2005開始緩慢成長，2017至2020年間則呈現爆發性成長；特別一提，今年(2021)因為有一部分的專利數量尚未公開公告，故趨勢線會略為往下掉的情況。

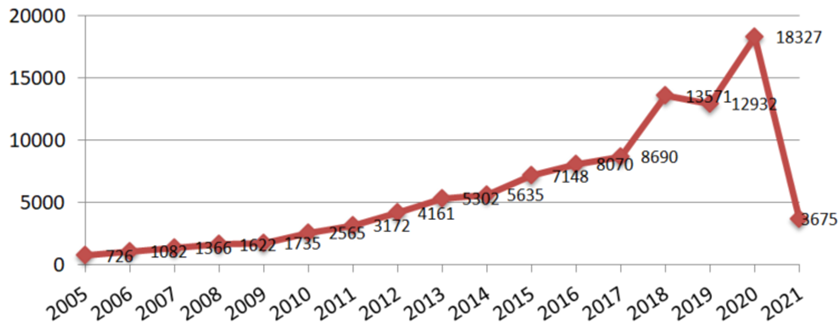

2021中國「手工具」專利的年度發展趨勢圖

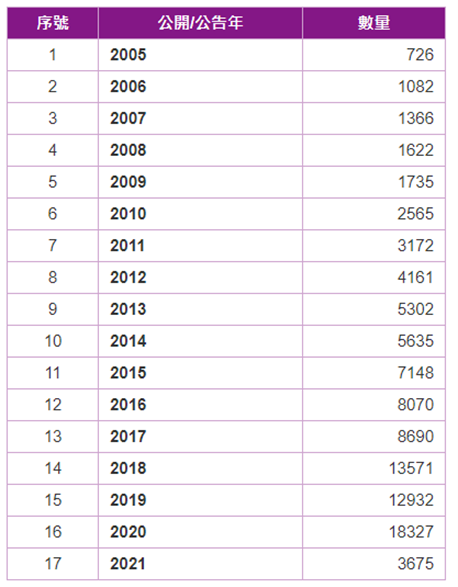

2021中國「手工具」專利的年度專利數量一覽表





二、「競爭申請人」分析

藉由「競爭申請人」分析，可以探知「手工具」技術領域中領導者；至2021/02月為止，在中國「手工具」的專利申請數量TOP1為「國家電網公司」有1183件，TOP2為「羅伯特·博世有限公司」有965件、TOP3為「蘇州寶時得電動工具有限...」有827件。

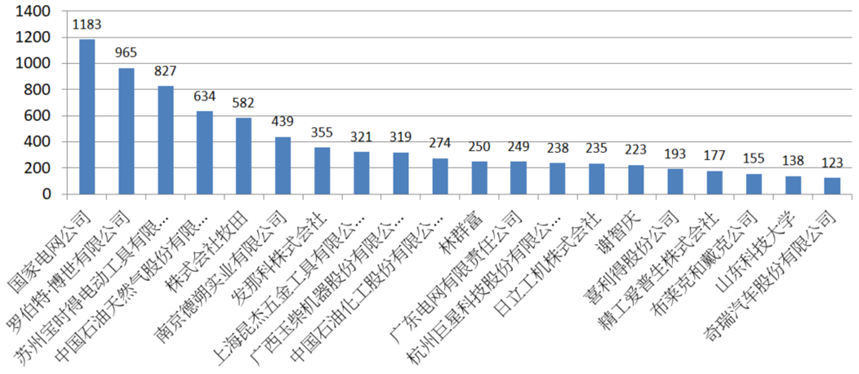

2021中國「手工具」專利的競爭申請人排行圖

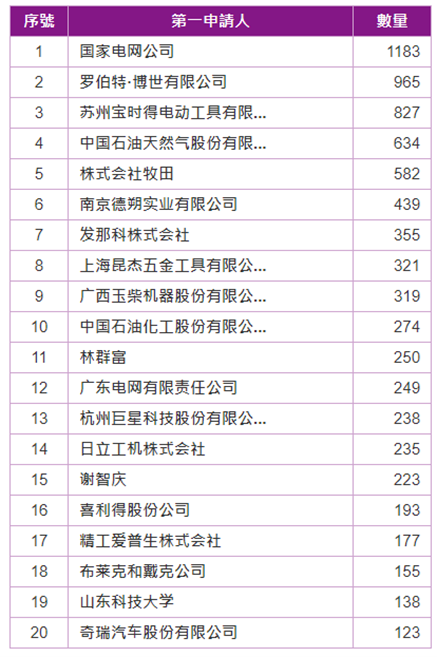

2021中國「手工具」專利的競爭申請人排行表





三、「競爭發明人」分析

藉由「競爭發明人」分析，可以探知各家公司的研發人才概況；至2021/03月為止，發明人在「手工具」專利創作數量TOP1為「WANG WEI」有270件，TOP2為「謝智慶」有259件、TOP3為「林群富」有250件。

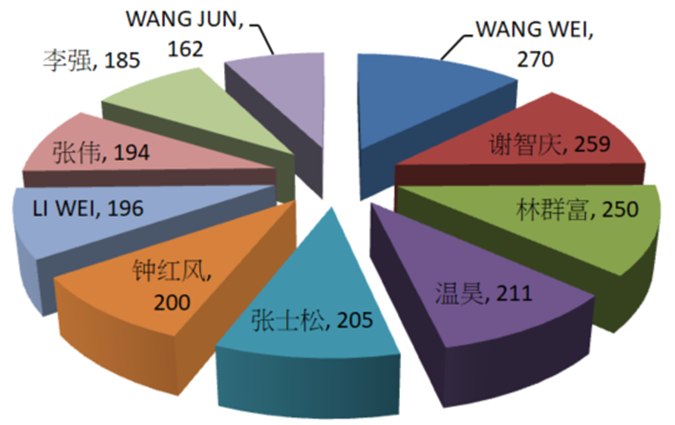

2021中國「手工具」專利的競爭發明人排行圖





四、「IPC競爭專長」分析

藉由「IPC競爭專長」分析，可以探知各家競爭公司的技術優勢；至2021/03月為止，從下圖可以獲知，「國家電網」技術專長在B25B、B25H等，「羅伯特-博世」技術專長在B25F、B25D等，「蘇州-寶時得」技術專長在B25F等，其餘競爭公司以此類推。

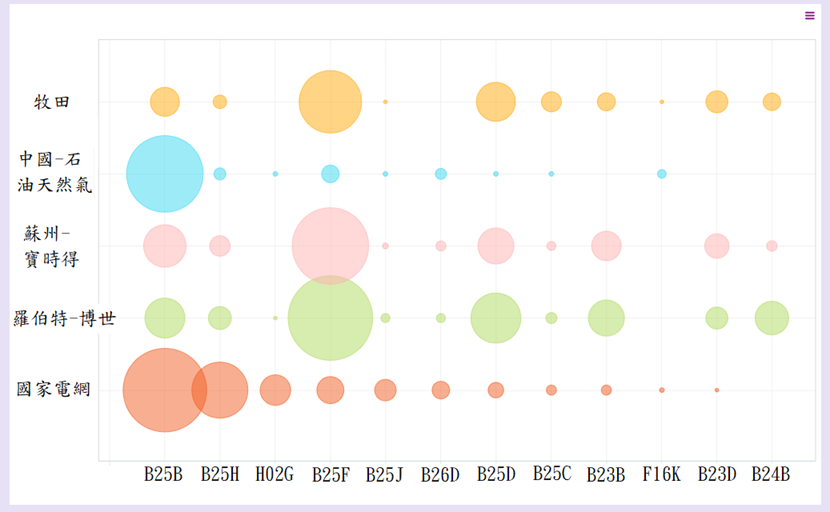

2021中國「手工具」專利的IPC競爭專長氣泡圖





五、重要專利解析

(一)、CN112476356A「具有傳動法蘭的掌上型工具機」專利案:

本發明涉及一種掌上型工具機(100)，其具有工具容納部(140)和殼體(105)，在所述殼體中佈置有至少一個傳動單元(125)以及電子換向的驅動馬達(185)，所述驅動馬達具有定子(211)和轉子(212)，用於驅動能佈置在工具容納部(140)中的應用工具，其中，傳動單元(125)配有處於驅動側的傳動法蘭(230)，所述傳動法蘭將傳動單元(125)至少區段地封閉，其特徵在於，處於驅動側的傳動法蘭(230)在其面向定子(211)的端側(241)具有容納區域(236)，用於至少區段地容納配屬於定子(211)的至少一個馬達零件(811，812)。

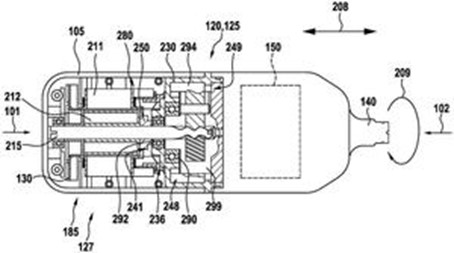

上圖為CN112476356A專利案的「具有傳動法蘭的掌上型工具機」的示意圖



(二)、CN112476497A「動力切割機」專利案:

本發明提供一種動力切割機。對動力切割機的輸出和/或動作時間進行改善。動力切割機包括：盤形刀片；主體，其將盤形刀片支承為能夠旋轉並且具有驅動盤形刀片而使其旋轉的電動馬達；多個電池組，其以能夠裝卸的方式安裝於主體並且用於向電動馬達供給電力；把手，其設於主體並且被使用者把持；以及主開關，其設於把手並且在被使用者操作時將多個電池組與電動馬達電連接。

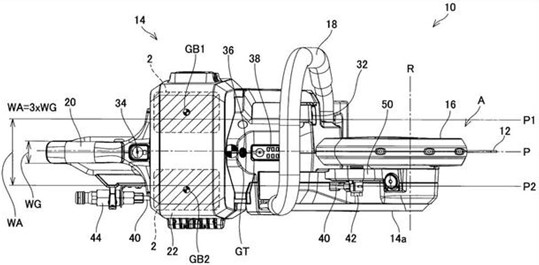

上圖為CN112476497A專利案的「動力切割機」的示意圖



(三)、CN112454276A「一種可適應電鑽打不同角度孔接灰用接灰裝置」專利案:

本發明涉及一種可適應電鑽打不同角度孔接灰用接灰裝置，其特徵是：以固定框、接灰棒、鎖緊臂和轉動軸為主體；所述固定框兩側設有與之固定連接的固定臂；所述在轉動軸位於調節塊兩側分別設有移動套與螺紋柱嚙合，且鎖緊臂分別固定連接在移動套下端；所述鎖緊臂下端分別設有與之固定連接的V形鎖板，且V形鎖板內側面設有均勻排布的防滑紋；所述固定框前下方設有鎖止框、彈性橡膠墊、底蓋板和鎖止珠；本發明通過接灰棒在弧段滑槽內克服磁條磁力向後滑動來讓接灰棒之間產生錯位貼合在牆面上，從而可以適應手電鑽打不同角度孔接灰用，設計巧妙，使用便捷；且V形鎖板的設計可讓該裝置固定在不同的手電鑽前端軸承蓋板上，操作簡單。

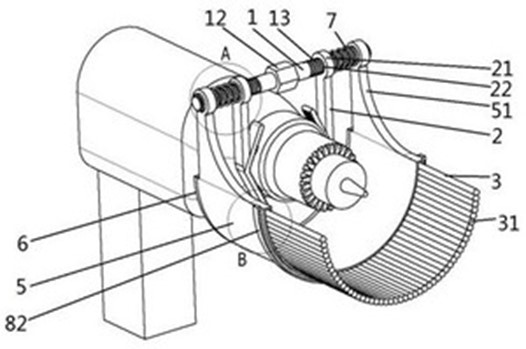

上圖為CN112454276A專利案「一種可適應電鑽打不同角度孔接灰用接灰裝置」的示意圖



(四)、CN112405414A「一種自動裝填螺絲的螺絲刀」專利案:

本發明公開了一種自動裝填螺絲的螺絲刀，包括：螺絲刀主體，螺絲刀主體前端設有刀頭，刀頭由磁性材料製成；裝填結構，裝填結構包括基座、夾持器和導管，基座連接有夾持器，夾持器內部設有引導孔，刀頭安裝在引導孔內，導管與基座連接，使引導孔與導管連通；驅動裝置，驅動裝置固設在螺絲刀主體的側邊，驅動裝置與裝填結構連接以驅動夾持器沿刀頭上下往復運動，本發明可以在安裝完一顆螺絲後自動裝填新的螺絲，提高工人的工作效率，降低螺絲掉入產品內部的概率。

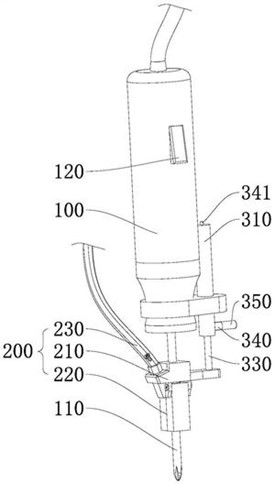

上圖為CN112405414A專利案「一種自動裝填螺絲的螺絲刀」的示意圖



(五)、CN112405443A「帶有振動隔離的衝擊工具」專利案:

本發明涉及一種設有振動隔離器的衝擊工具，振動隔離器用於減少緊握工具的手柄的操作人員所感覺到的振動。衝擊工具具有錘和砧，錘和砧在使用期間相對彼此衝擊。衝擊產生工具殼體中的不良的振動和工作區域中的雜訊。隔離器在使這樣的振動和雜訊最小化的方面有用。

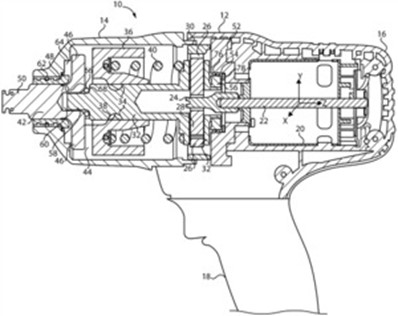

上圖為CN112405443A專利案「帶有振動隔離的衝擊工具」的示意圖





六、結論

綜上所述，隨著全球化分工趨勢，歐美動力手工具大廠紛紛移至生產成本較低的國家，尤其是中國大陸。而面對中國大陸低成本競爭，國內業者除持續發展具備輕量化、人因工學及符合環保要求的高品質專業用手工具以示區隔外，可另闢新應用領域，焦點可著眼於將高速成長的DIY消費性產品市場。且為了因應大陸低價策略的攻勢，在產品設計上加附新的功能亦是未來賣點：例如吸塵功能、光線照明功能；在電鋸上加裝雷射光作為標線器；或在鋰電池發電的無線手工具產品等。



故，本所藉由此次「手工具」中國專利地圖之建置分析，可以探知中國「手工具」的核心技術，以及同性質競爭公司的研發技術及其專利佈局，除了可以避免重複研發而浪費研發資源外，藉此也可避開他人的專利地雷區，以絕專利侵權被告之可能，並可以既有的「手工具」技術，進行創新改良或迴避設計，進而促進國內產業升級，亦可為企業自身創造價值及競爭優勢。若有興趣對某產業技術進行專利地圖分析、專利檢索、專利申請，請隨時歡迎電洽中銓國際專利商標事務所04-23823629



---
